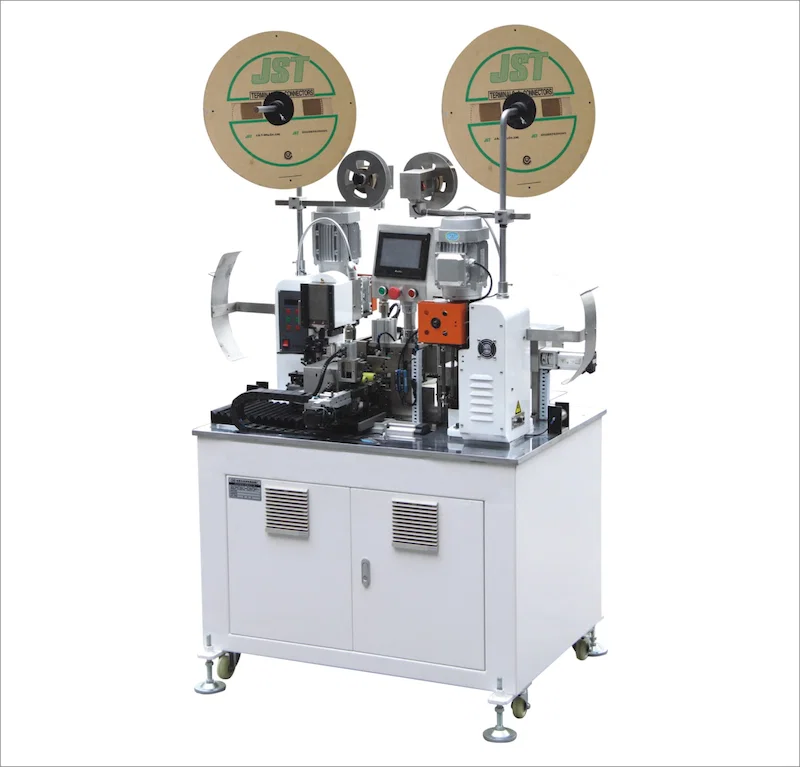

Máquina automática de crimpagem de extremo duplo de cabos planos WPM-SP20

Máquina automática de corte, decapagem e crimpagem de cabos planos flat ribbon por ambas as extremidades
Máquina de crimpagem de cabos planos, Máquina de crimpagem de cabos flat ribbon, Máquina de crimpagem de cabos flat ribbon de cabeça dupla
Características
1. Esta máquina está equipada com o sistema de controle japonês Panasonic e servo Panasonic para garantir precisão, alta eficiência e estabilidade.
2. O ajuste é feito por meio de controle por tela de toque. Parâmetros como comprimento do fio, comprimento de decapagem e posição do terminal podem ser ajustados na tela de toque. Todo o processo de operação é claramente visível, e uma pessoa pode operar vários equipamentos.
3. Função do produto: permite a crimpagem de terminais de dupla extremidade. Cabos e fios eletrônicos podem ser processados neste equipamento sem a necessidade de substituir acessórios. Apenas pequenos ajustes são necessários, alcançando assim a multifuncionalidade da máquina e reduzindo o investimento em equipamentos.
4. Modelos de terminais aplicáveis: PH, XH, ZH, SCN, SM, VH, DuPont e outros terminais contínuos para crimpagem.
5. Alta estabilidade: com o uso de um eixo excêntrico, equilibra a pressão do terminal, resultando em prensagem uniforme e uma alta taxa de produtos aprovados. A estrutura de transmissão por came garante um controle estável e rápido do movimento de ramificação.
6. Alta eficiência: a velocidade de crimpagem pode atingir até 22000 pcs/h (máximo), e a máquina pode operar 24 horas por dia.
7. Funções especiais:

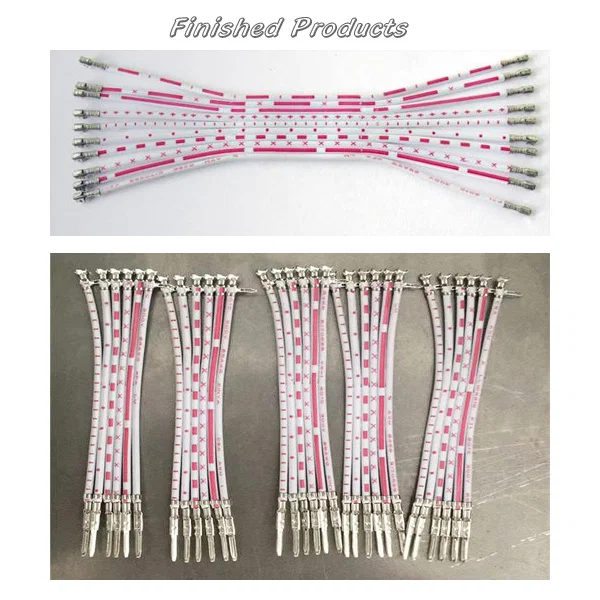

(1) Para cabos de 2 pinos, pode produzir 5 peças simultaneamente.
(2) As extremidades A e B são separadas em extremidades de pressão positiva e negativa. A dobra pode ser semidecapada ou totalmente decapada.
(3) Suporta funções como crimpagem direcional, crimpagem de duas extremidades, crimpagem de uma extremidade, crimpagem intercalada, crimpagem positiva e negativa, etc.
8. Comissionamento: o processo de comissionamento é simples. Possui controle totalmente servo da alimentação de fio, comprimento da ramificação, corte e decapagem.
Especificação
Item Valor
—- —-
Local de origem China
Uso Corte, decapagem, crimpagem
Garantia 1 ano
Eficiência 22000 pcs/h (20 pinos)
Comprimento de corte 55 – 850 mm (personalizável)
Comprimento de decapagem Lado A: 0 – 7 mm, Lado B: 0 – 9 mm
Diâmetro externo aplicável do cabo 0.8 – 2.0 mm
Largura máxima do cabo 20 mm
Número máximo de pinos do cabo 20 pinos
Diâmetro do fio 28 – 18 AWG cabo flat ribbon, fio único
Força de crimpagem 1.5 T/2 T (personalizável)
O principal ponto de venda é o controle por servomotor para alimentação, separação, corte e decapagem.
Dimensões da máquina: L1800*W1400*H1550 mm
Peso líquido: 450 KG
Tensão: AC220V 50HZ
Potência: 4 kw
Fonte de ar: 0.4 – 0.6 MPa
Espaço de instalação: 2000*3000 mm
Ambiente de trabalho: piso nivelado e firme, seco, sem luz solar direta
